安科瑞红外测温方案在南沙XX养殖项目密集母线槽上的应用

案例属性

  • 所属分类:市政工程
  • 浏览次数:0
  • 发布日期:2023-05-22
  • 产品概述

一、行业背景

  随着当今社会的发展和用电量的急剧上升,现代化工程设施和装备的涌现,封闭式母线即母线槽因方便、节能、载流量大、机械强度高 、安装灵活、寿命长等特点,逐渐取代传统电缆,广泛应用于室内变压站、高层建筑和大型厂房 、车间中。 母线槽采用铜排紧压的方式,要求散热和绝缘性能高,而在长期运行过程中,由于负载过大或受空气氧化、灰尘等因素的影响,致使母线槽连接处的温度升高,加速外层绝缘的老化,引起电力故障,破坏电网运行的稳定,严重会产生火灾事故,因此安装一套母线槽测温系统,对于预防安全事故、保证母线槽可靠运行具有重要意义。

  二、项目概述

  南沙XX养殖项目位于广东省广州市南沙区,是广东目前高楼层的猪舍,项目用地140亩,猪舍楼及配套用地110亩,投资16亿元,年出栏生猪可达35万头。项目将建成以饲料加工、生猪养殖、食品加工、环保处理为一体的料养宰商现代化养殖示范基地。

  该项目共计16条母线槽,887个母线连接器,应用了我司AMB300系列母线槽红外测温解决方案,这是一款非接触式红外测温装置,该系统能够解决母线槽安全测温、测温问题,实时把连接器中每相温度数据上传后台,实行监测、预警信息,提示管理人员应对报警点予以重视或采取必要的预防措施。

  三、实施方案

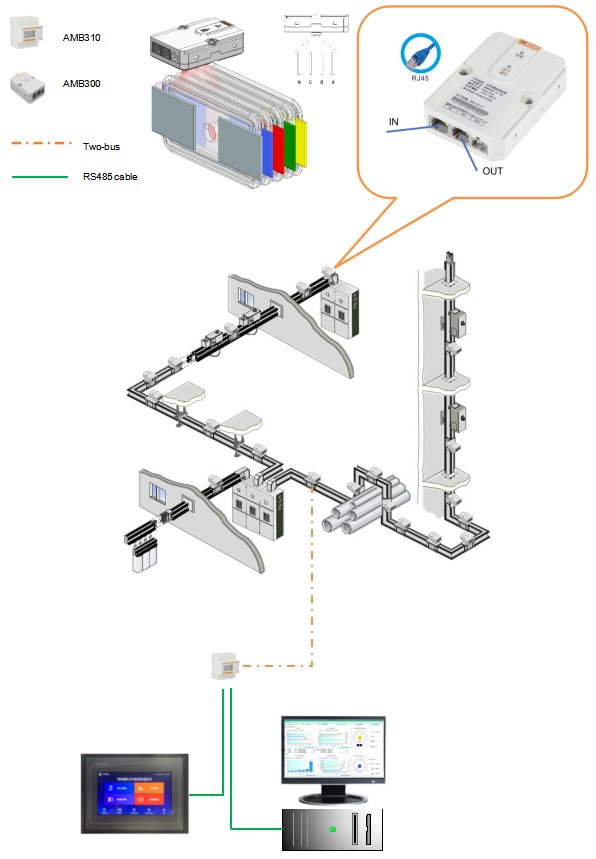

  3.1  应用方案

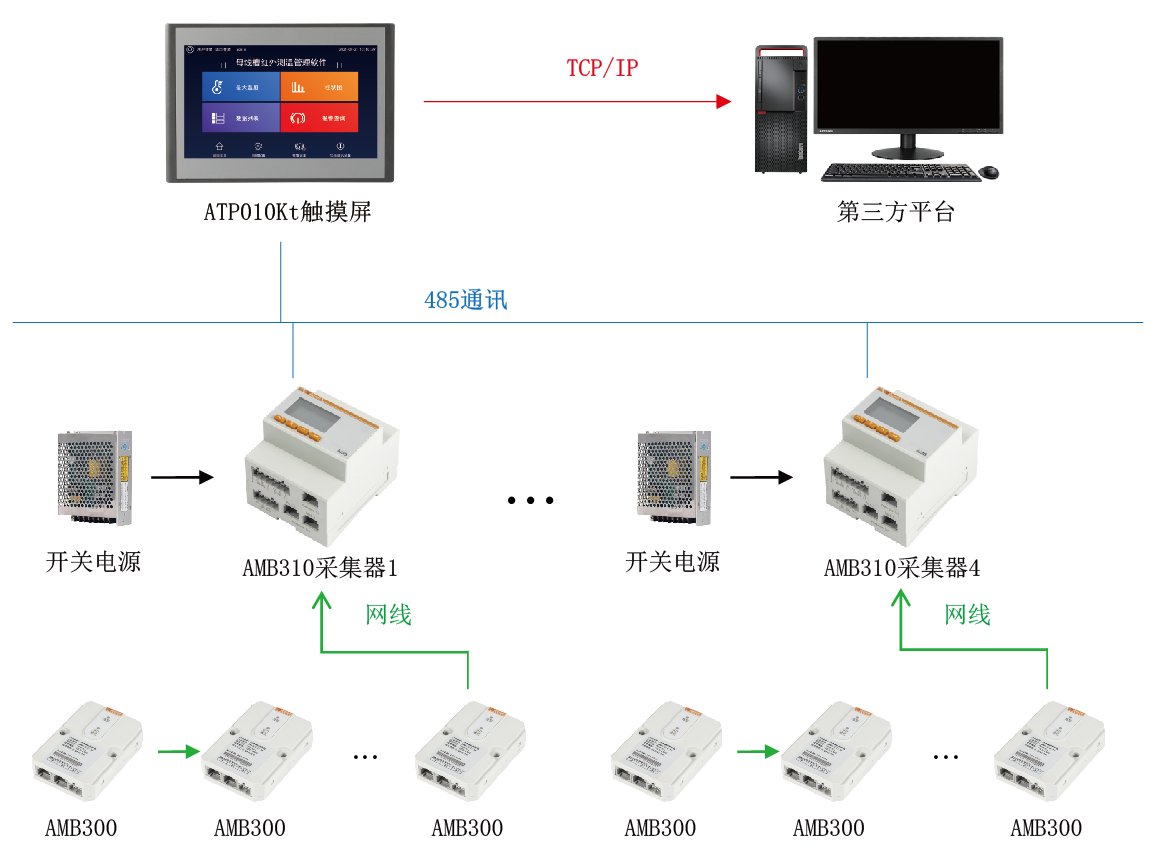

  此母线槽红外测温解决方案由人机HMI触摸屏,红外测温模块,红外采集器,电源模块组成。该系统通过RS485线与本地触摸屏进行通信,再有触摸屏上传数据至第三方平台(如下图),系统设计遵循国际标准Modbus-RTU传输规约,安全性、可靠性和开放性都得到了很大地提高。RS-485作为一种串行通信的接口具有传输距离长、速度较高、电平兼容性好、使用灵活方便、成本低廉和可靠度高等特点,与无线通信方式相比,具有价格低、抗共模干扰能力强等优点。

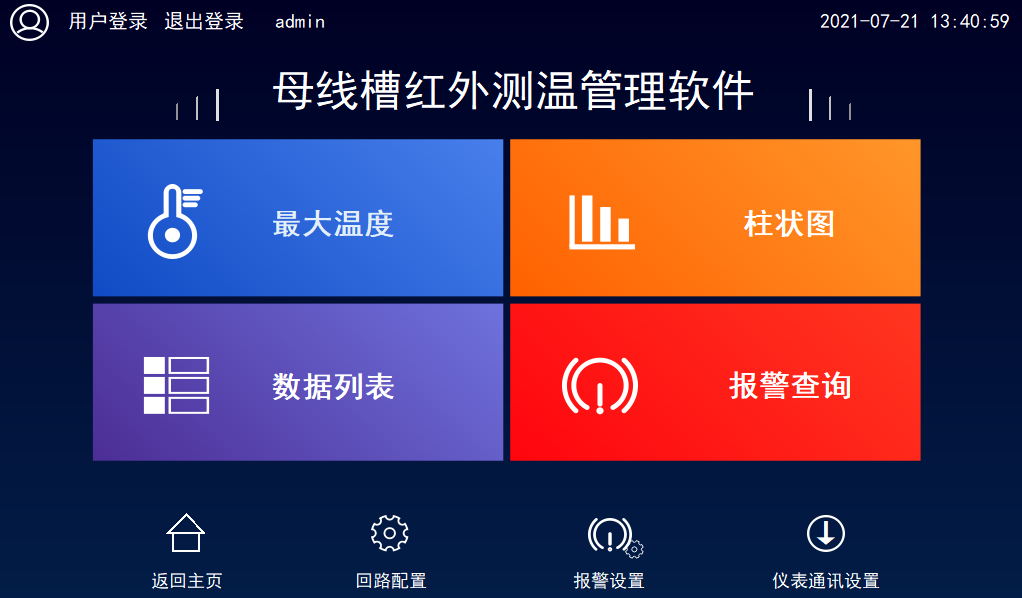

AMB300母线槽红外测温管理软件主界面

AMB300母线槽红外测温管理软件子界面

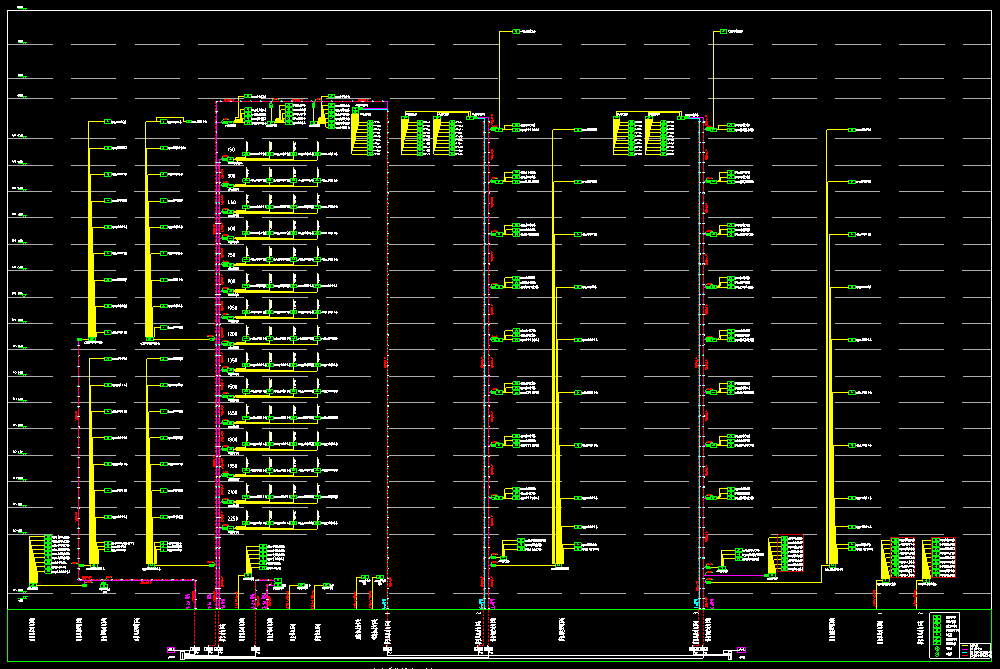

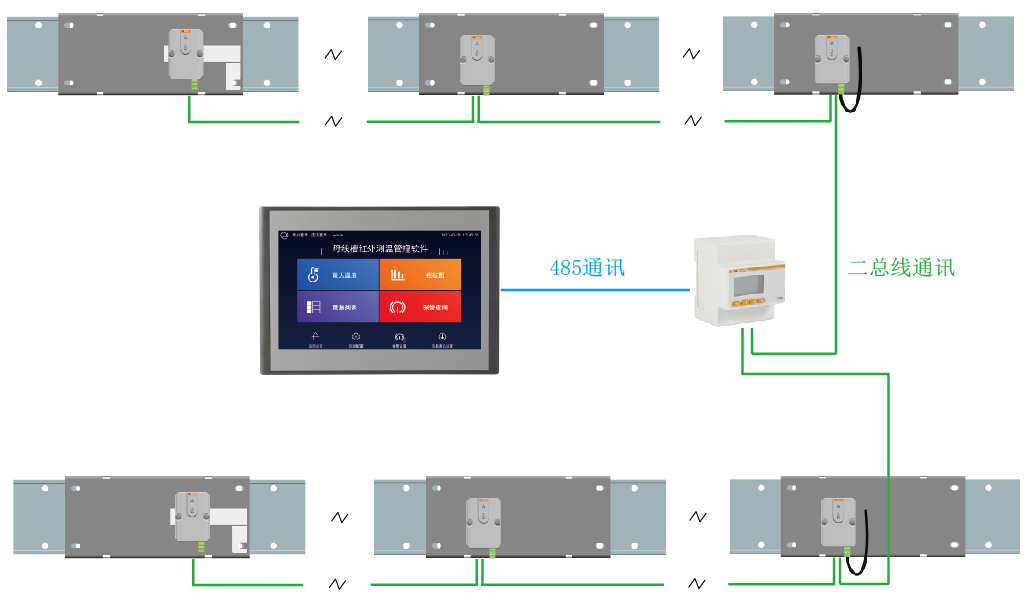

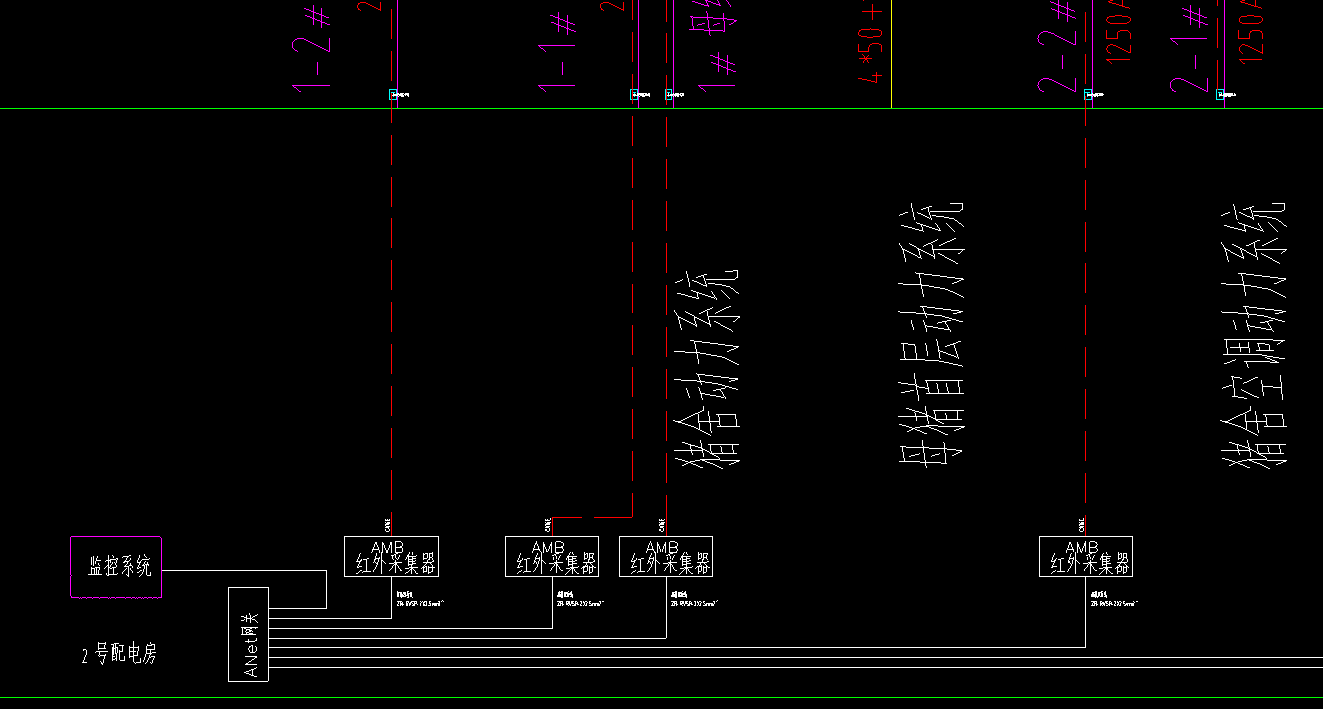

  3.2  系统图

  3.3  功能模块

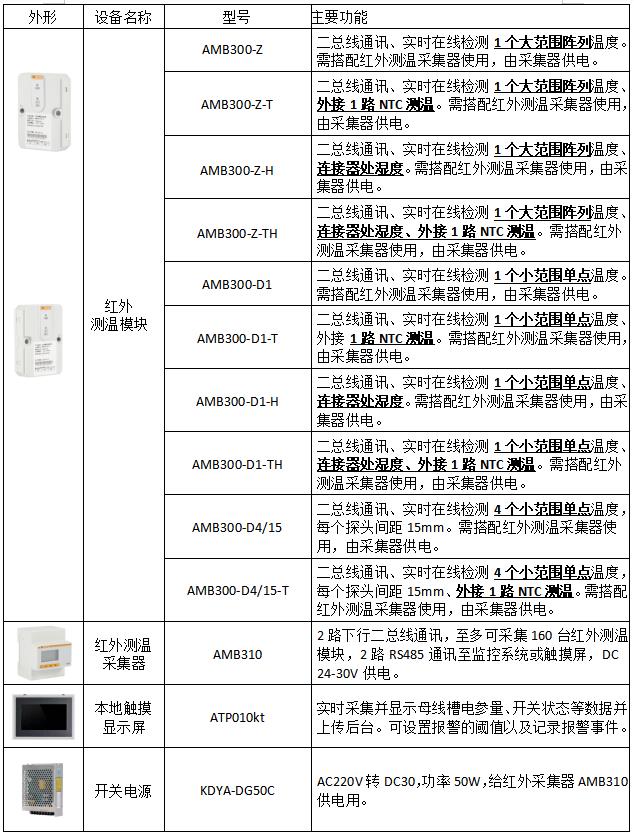

  3.3.1 产品选型

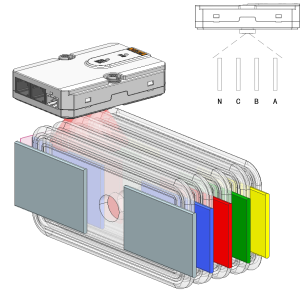

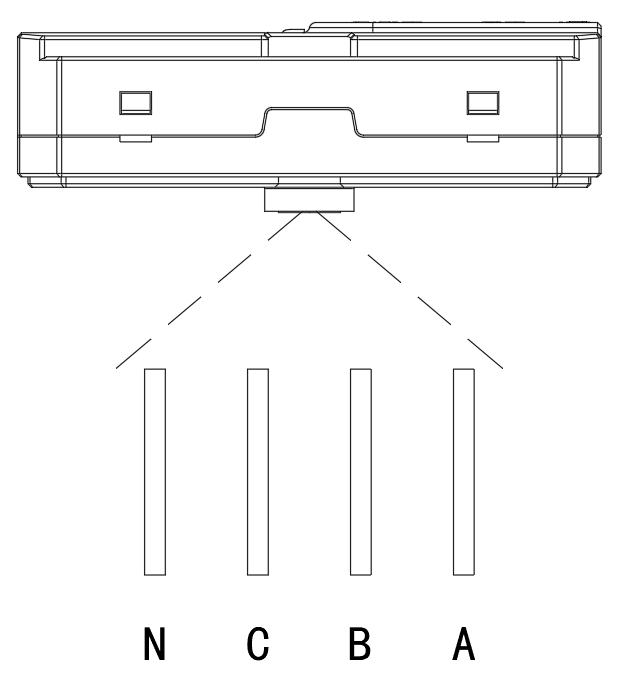

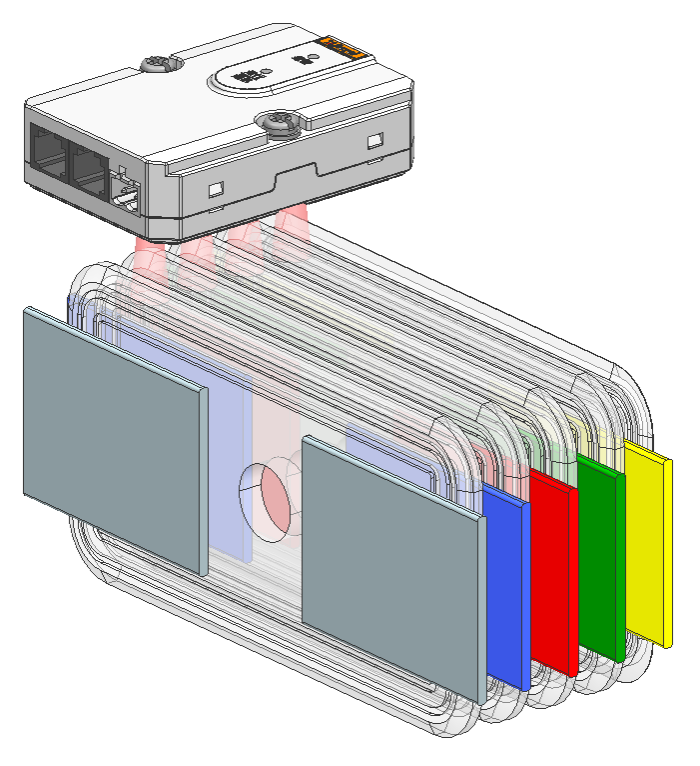

  3.3.2 测温原理

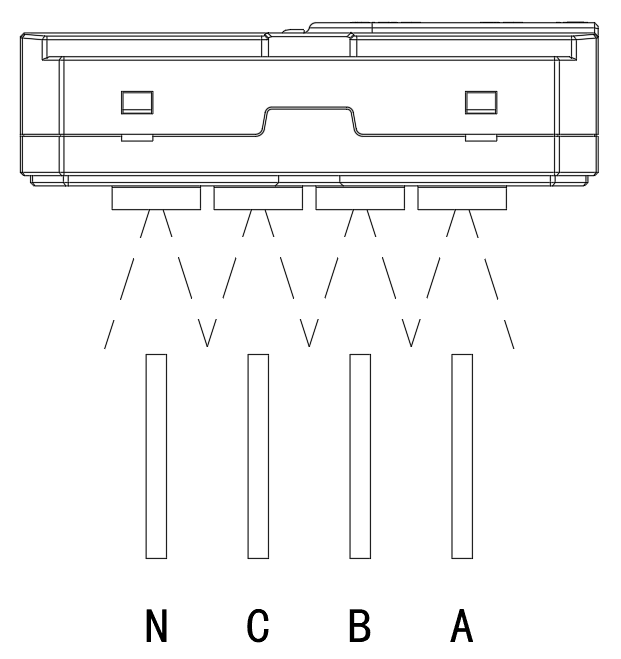

AMB300-D4

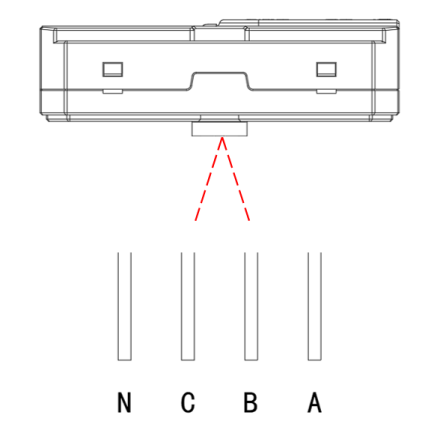

AMB300-D1

AMB300-Z

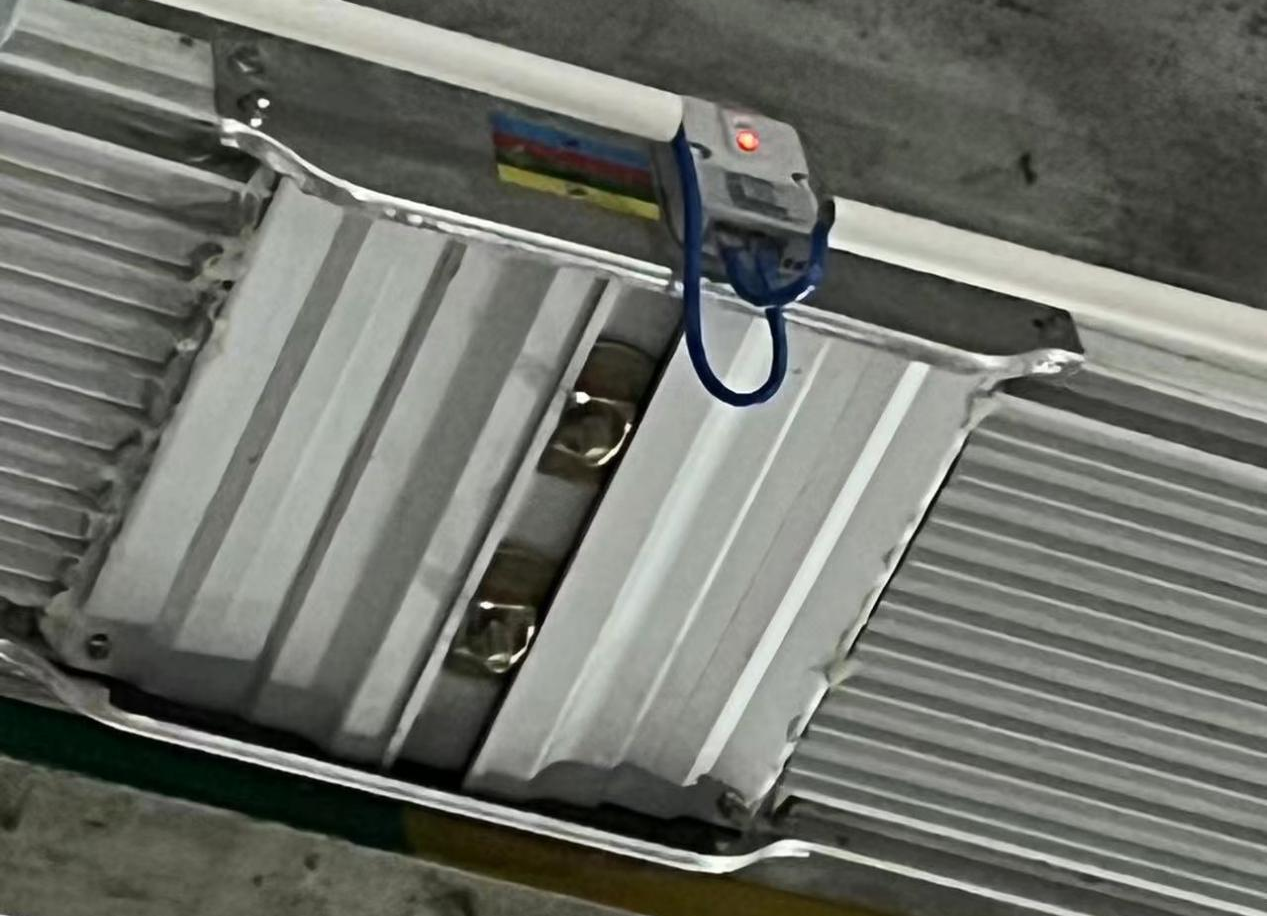

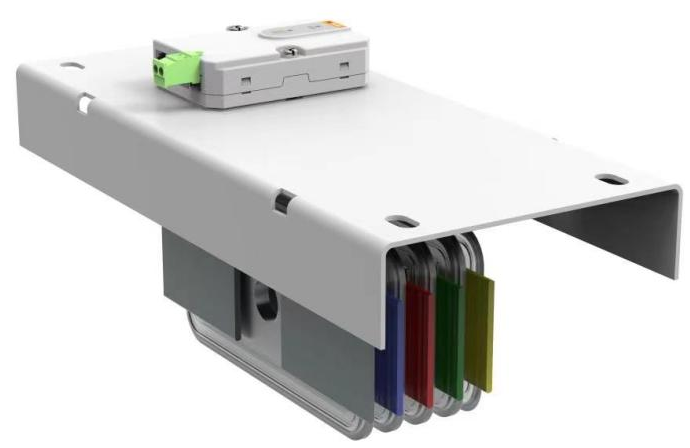

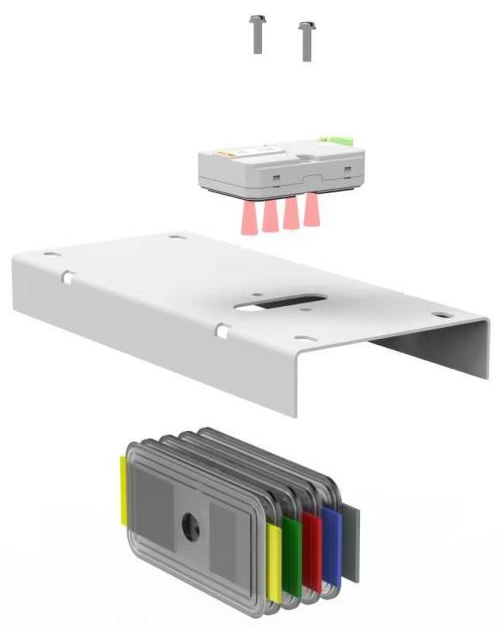

  3.3.3 测温模块安装方式

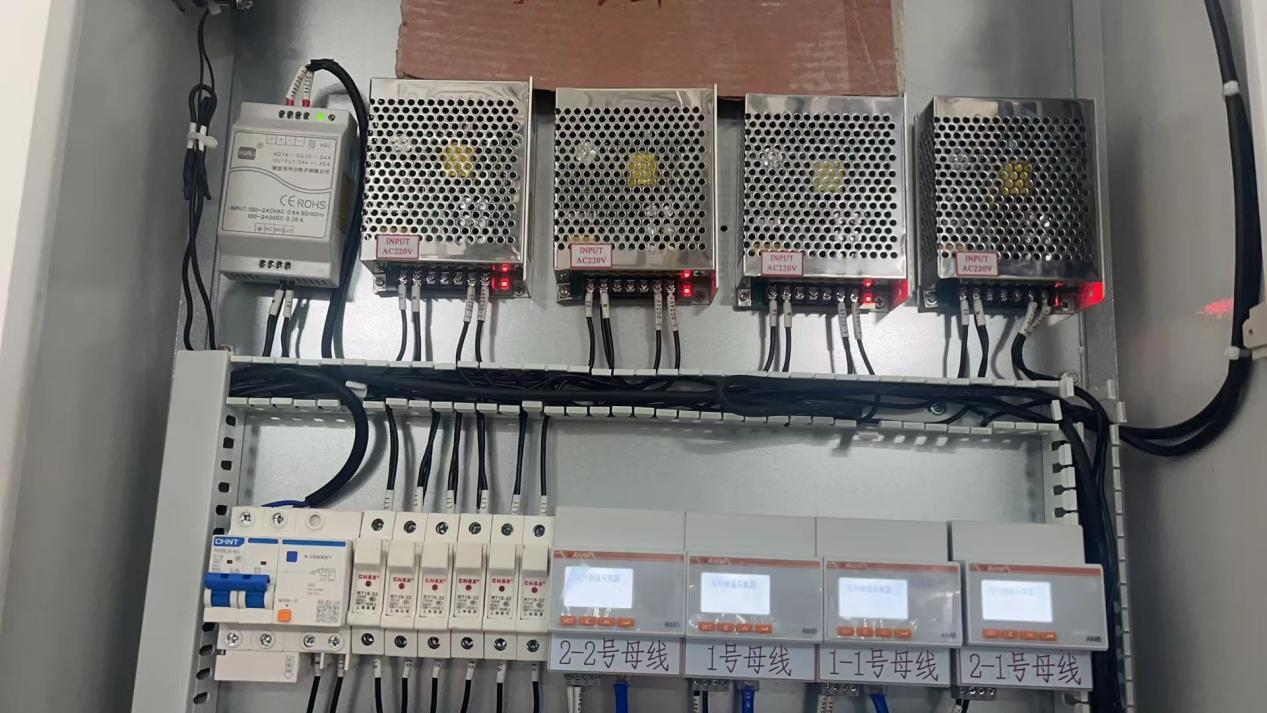

  四、现场图片

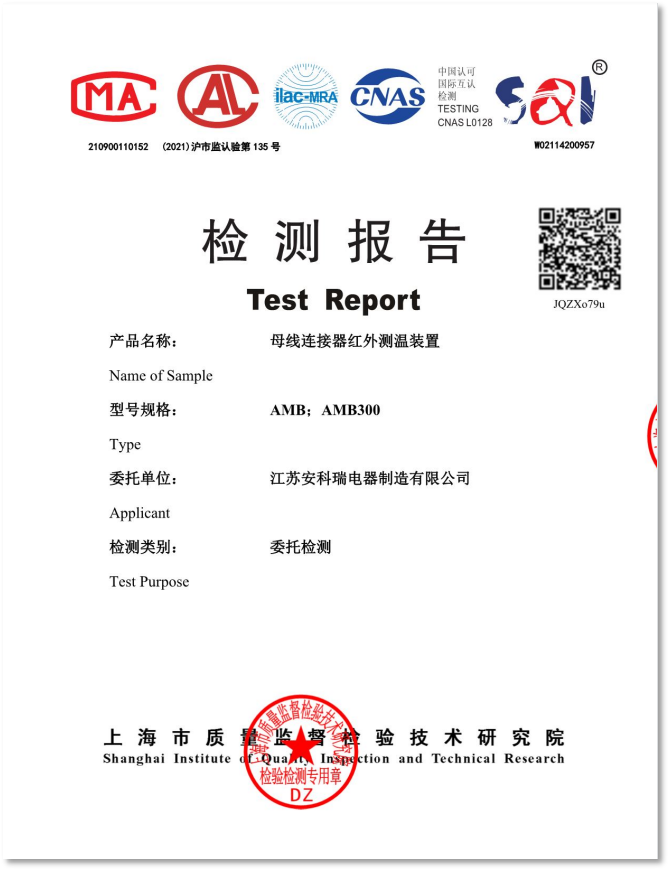

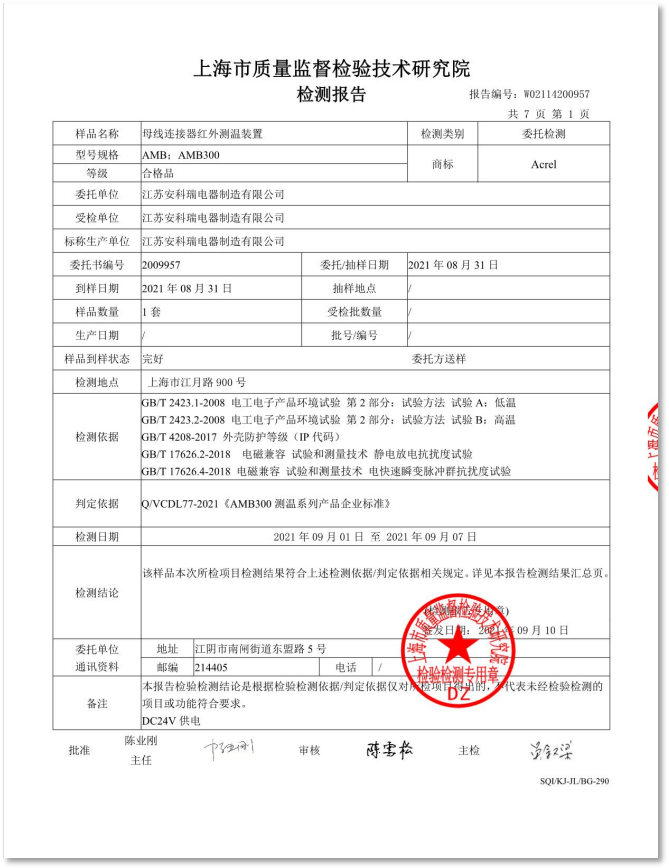

  五、资质文件

  六、结语

  安科瑞AMB300系列母线槽红外测温解决方案通过监测母线槽连接处温度的运行情况,可有效保障电网电力运行的可靠性、安全性、稳定性,提高管理效率,降低故障发生率,减少经济损失。
