0引言

随着煤炭采掘产量与效率的持续攀升，对供电系统的安全与稳定提出了更为严苛的要求。在我国，煤矿综采工作面普遍采用电缆供电，而电缆的绝缘性能直接关系到其安全运行。然而，井下环境恶劣，加之电缆长期使用导致的老化或局部放电，常常使得供电电缆的绝缘性能受到影响。若不能及时发现并处理这些绝缘老化问题，将可能引发严重的安全事故。

目前，针对供电系统绝缘老化的在线监测装置相对较少，常用的测量监测方法又往往需要停电完成，这不仅影响了煤炭采掘的正常进行，还限制了煤炭产量的进一步提升。因此，研究并应用适用于煤矿井下6kV供电系统的在线监测装置显得尤为重要。

1煤矿高压电缆绝缘检测现状及问题

1落后的监测方法与大误差

现场调查揭示，当前煤矿井下高压电缆的监测方式主要是定期停电离线检测。这种检测方式依赖手摇式指针兆欧表，通过直流方法对供电电缆的绝缘性进行评估。然而，这种方法存在诸多不足：它需要停电进行人工检测，不仅打乱了煤炭采掘的工作节奏，还造成了人力资源的浪费。由于直流阻抗是通过计算得出，未必能真实反映电缆的实际状况。市面上销售的手摇式指针兆欧表精度仅为10%，这进一步加大了检测结果的误差。

2测量精度的挑战与提升

鉴于当前煤矿高压电缆绝缘检测方法存在的种种问题，提升测量精度成为了亟待解决的课题。通过研发和应用先进的在线监测装置，我们可以实现对供电电缆绝缘性能的实时监控，从而确保井下电力系统的安全稳定运行。
当前市场上存在的电缆绝缘参数在线检测装置，通常需要在供电系统工作时注入低幅值、低功率的检测信号，以确保检测过程的安全性。然而，电力电缆产生的高强磁场往往会干扰检测信号和绝缘信号，使检测工作变得更具挑战性。煤矿井下环境复杂，空间狭窄、湿度高，且存在众多大型采掘设备，这些都为检测过程带来了额外的干扰。尤其是在检测器件信号处理或算法设计不合理时，会导致检测结果出现显著误差。

监控系统方案设计

监控系统的核心功能是在非供电状态下，实时监测井下电缆系统的绝缘性能参数，从而及时发现绝缘问题线路。它能够分析绝缘状态数据，确定异常线路，为及时处理供电系统绝缘故障提供依据。该方案涵盖了低频电源、监控终端、CAN总线模块和监控主站等多个组件。其中，信号采集模块负责实时采集低频电源的电压和电流信号，并传输至监控系统终端进行处理和分析。通过数据处理，系统可得出电力电缆的实时绝缘电阻和电容值，再经CAN总线通信模块传输至监控主站进行集中管理。此外，该系统还具备远程管理和控制多个故障预警终端的能力，并能实时显示绝缘参数数值。一旦发现电力电缆故障，系统将发出声音报警并显示故障位置，指导故障检修人员迅速处理。

详细设计

1 硬件设计

1 总体结构

井下电力电缆在线监测系统的终端硬件架构主要包括低频信号源、电压电流互感器、信号调理电路、数字量/模拟量采集电路、DSP中央处理器、CAN总线通信模块等。在监测过程中，电压电流互感器将接收到的信号转化为A/D模块可识别的模拟量信号，再经过信号调理电路进行处理后，转换为数字量信号供DSP中央处理器进行数据处理和运算。处理结果通过CAN总线通信模块传输至监控主站进行集中管理和分析。

2 硬件选型

在硬件选型方面，需要综合考虑性能、成本及适用性等多个因素。例如，选择具有高精度、低噪声的电压电流互感器；采用性能稳定的信号调理电路和数字量/模拟量采集电路；配备功能强大的DSP中央处理器以确保数据处理的高效性；以及选择通信稳定可靠的CAN总线模块等。通过合理选型和优化设计，可以构建出满足煤矿井下高压电缆绝缘监测需求的在线监测系统。
电流互感器被设计用于实时监测电缆中的低频电流信号，我们选用了型号为SCB2的闭环霍尔型高精度电流互感器。其量程覆盖0至10mA，输入电流和输出电流范围均为0至10mA，满量程线性度控制在±2%以内，同时具有±8%的满量程精度，以及小于20μs的快速响应时间。另一方面，电压互感器则负责监测低频电压信号，我们选择了霍尔电流型电压互感器，其输入电流范围为0至14mA，输出电流范围为0至25mA，并能够测量10至500V的电压范围。

模拟量/数字量转换模块负责将采集到的电压和电流信号实时转换为数字信号。这里，我们选用了ADS8365型号的A/D模块，它具有高精度和16位并行数据传输功能，能够同步采样与转换6路模拟量信号。此外，系统还配备了TMS320F28335型号的DSP中央处理器，该处理器支持多种编程语言和代码，具有良好的程序移植性。

在软件设计方面，我们制定了详细的主程序流程。首先进行系统初始化和资源分配，然后进入测频程序和A/D采样程序，以采集电力电缆的低频电压和电流信号。经过数据处理模块的运算，可以得出电缆对地的绝缘电阻。若实测值低于标准值，系统将触发报警程序，并在操作面板上显示故障电缆的编号和实测绝缘阻值。同时，通过CAN总线通信模块将数据传输至人机交互界面。

此外，我们还设计了数据采集程序来实时采集低频电压和电流信号，并存储至DSP存储器中。数据采集采用24个点的傅里叶算法，在一个采样周期内采集24个数据点。从监测终端开始一轮采样后，系统将同步采集电压和电流数据，直至完成24个采样点的循环采集。

数据处理程序负责对采集到的数据进行运算和处理。通过这些设计，我们的井下电力电缆绝缘在线监控系统能够实时监测并处理电缆的绝缘性能数据，确保煤矿井下电力系统的安全稳定运行。
4 CAN总线通信程序
监测终端所获取的电力电缆绝缘电阻实际测量值，会通过CAN总线被实时传输至地面变电所。在那里，这些数据会通过人机交互界面进行直观的展示。同时，监控人员能够依据这些实时数据及其变化趋势，通过界面发出相应的操作指令，实现对电力电缆工作状态的远程操控。

3 人机交互界面

作为井下电力电缆在线监控系统的核心组成部分，人机交互界面不仅负责数据的展示，还承担着远程控制的任务。其设计开发涉及多种编程语言的选择，其中组态软件以其灵活性和适应性强的特点脱颖而出。主界面上，井下电缆的绝缘电阻实时数据、历史数据、变化趋势以及报警信息等一目了然。当某条电缆出现绝缘问题时，系统会立即启动报警机制，发出警报并显示故障电缆的编号，同时提供该电缆绝缘电阻的变化曲线，为故障排查提供有力支持。

绝缘监测及绝缘故障定位产品

在井下电力电缆绝缘监测领域，我们不仅提供了完整的在线监控系统解决方案，还针对绝缘故障定位推出了专业产品。这些产品结合了先进的传感技术和智能算法，能够准确快速地定位绝缘故障点，为煤矿的安全生产提供有力保障。
AIM-T系列工业用绝缘监测仪，专为井下电力电缆绝缘监测而设计。该系列仪器融合了前沿的传感技术与智能算法，具备高精度、高稳定性的特点，能够实时监测并快速定位绝缘故障，为煤矿安全生产提供坚实保障。

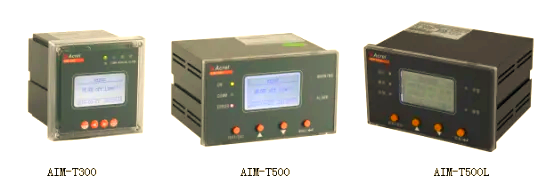

AIM-T系列绝缘监测仪在工业领域的IT配电系统中发挥着重要作用，涵盖了AIM-T30AIM-T500和AIM-T500L三款不同型号的产品。这些产品均能适用于纯交流、纯直流以及交直流混合的系统环境。具体而言，AIM-T300型号适用于450V以下的各类系统，而AIM-T500则适用于800V以下的系统。值得一提的是，AIM-T500L在AIM-T500的基础上进一步增强了功能，新增了绝缘故障定位特性，为系统安全提供了更加全面的保障。

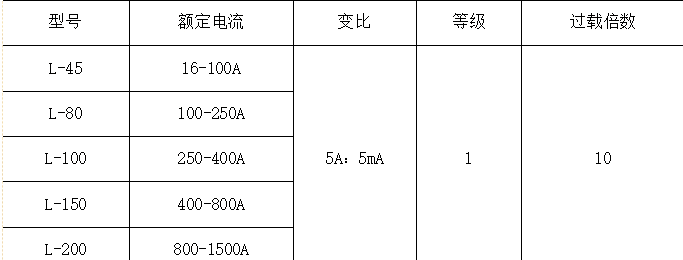

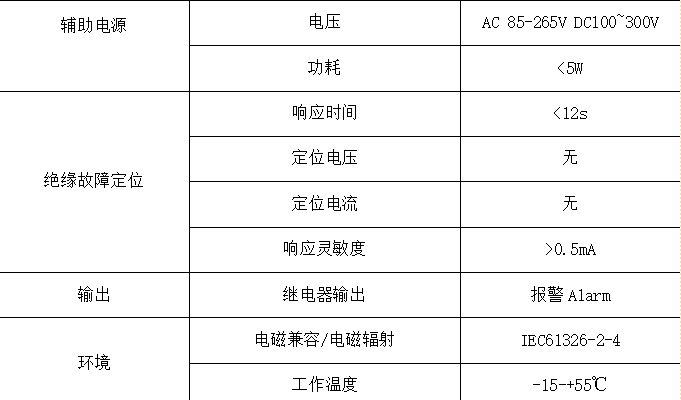

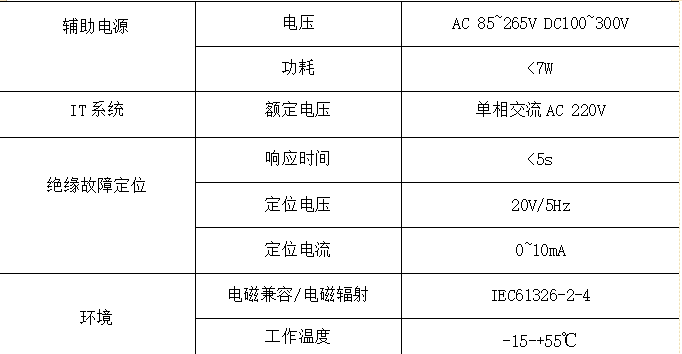

工业用绝缘故障定位产品，如ASG200测试信号发生器、AIL200-12绝缘故障定位仪以及AKH-66L系列电流互感器，与AIM-T500L绝缘监测仪协同工作，特别适用于出线回路众多的IT配电系统。

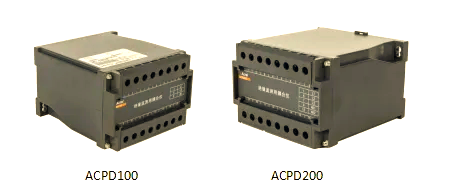

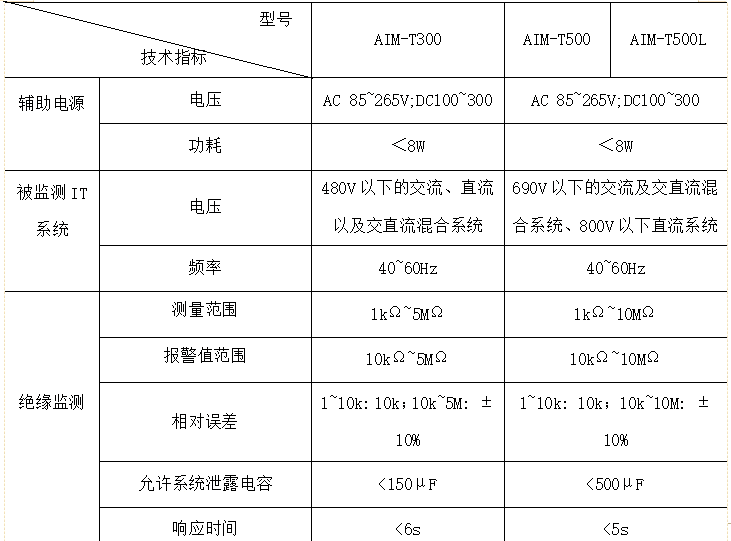

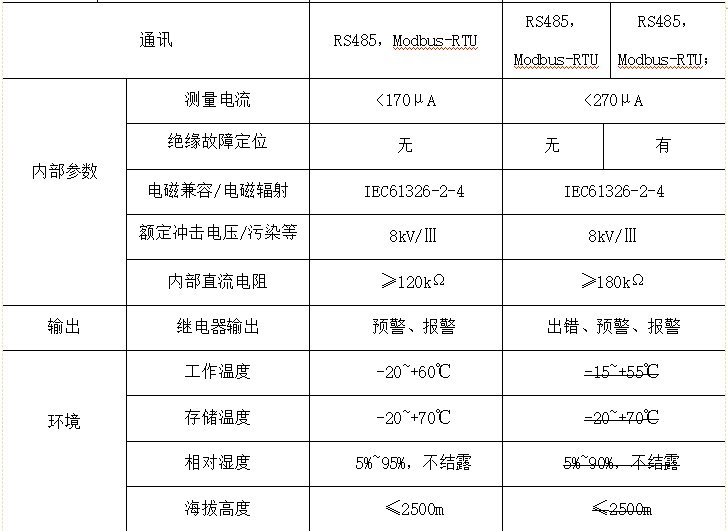

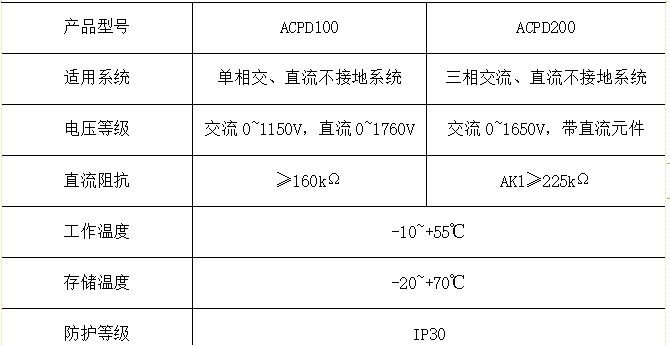

绝缘监测耦合仪，与AIM-T500绝缘监测仪一同使用，特别适用于交流电压超过690V或直流电压超过800V的IT配电系统。其中，ACPD100和ACPD200是两款常用的绝缘监测耦合仪。接下来，我们将深入探讨绝缘监测仪的技术参数。
