1、概述

Acrel-1000DP分布式光伏监控系统接入配电网的要求，需要10kV电压等级并网的光伏发电系统配置继电保护及安全自动装置，如线路保护、安全自动装置、防孤岛保护、UPS电源等设备；为满足调度自动化要求，需配置远动系统、对时设备及安全防护装置；为满足系统电量统计，需配置电能计量装置，如关口计量表、并网电能表、自用电计量电能表及采集终端等装置；为满足并网电能质量的要求，需要配置电能质量监测装置；同时建立整个光伏系统的通信设备，满足系统的互联互通和可管理性。

根据Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

2、应用场所

  适合于各类钢铁、烟草、冶金、纺织、造纸、化工、石油、食品、制药、酿造等行业。

3、系统结构

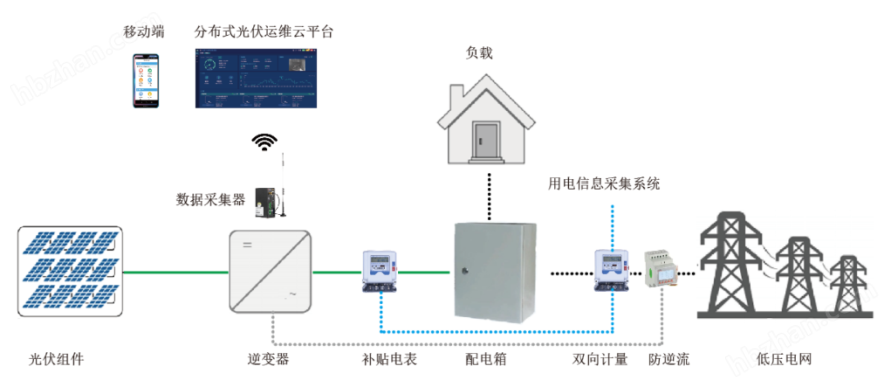

1）用户光伏

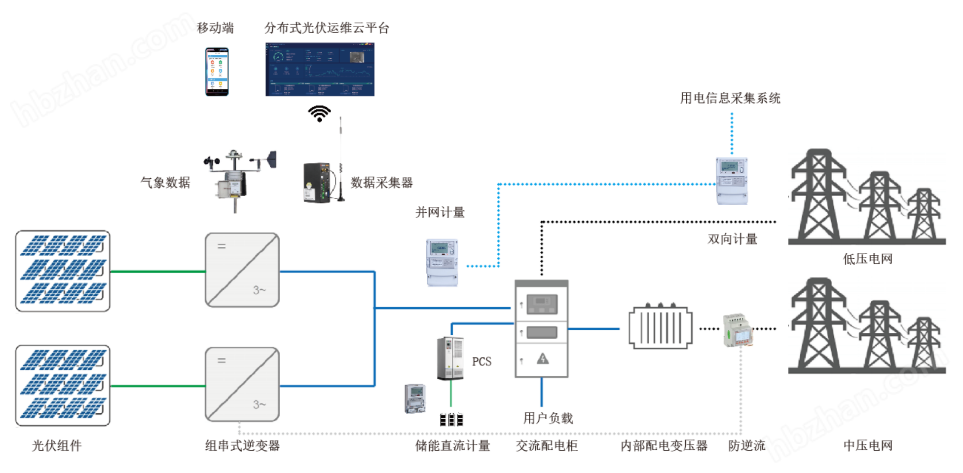

2）中小容量光伏电站

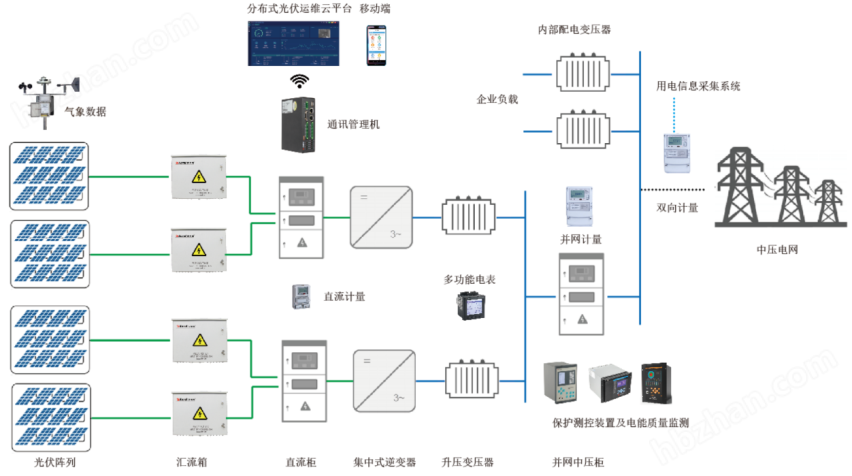

3）大容量分布式光伏电站

4、Acrel/1000DP分布式光伏电站监控系统系统功能

根据Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

1）综合看板

光伏电站位置显示

光伏电站数量，峰值发电功率，实时发电功率显示

统计所有光伏电站日、月、年发电量

计算标准煤节约量以及二氧化碳减排量

柱状图展示每月发电量

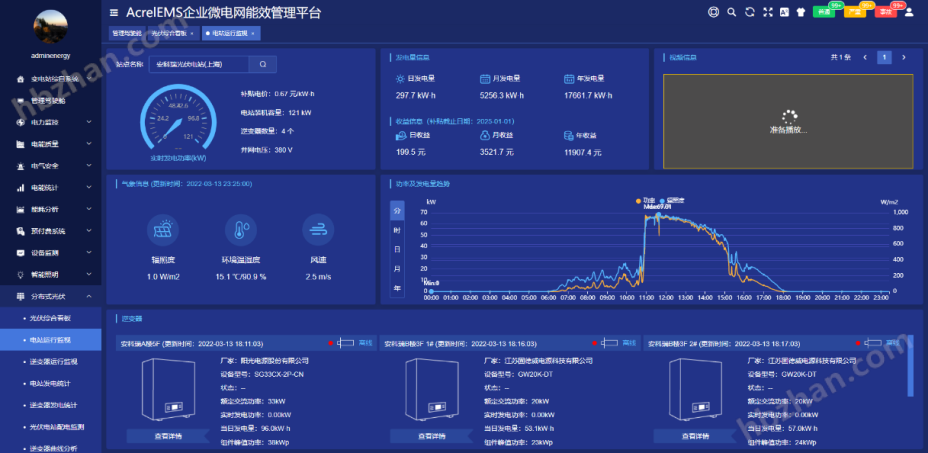

2）电站状态

展示光伏电站发电功率，峰值功率等基本参数

统计当前光伏电站日、月、年发电量

摄像头实时监测

接入辐照度、环境温湿度、风速等环境参数

显示当前光伏电站逆变器接入数量及其基本参数

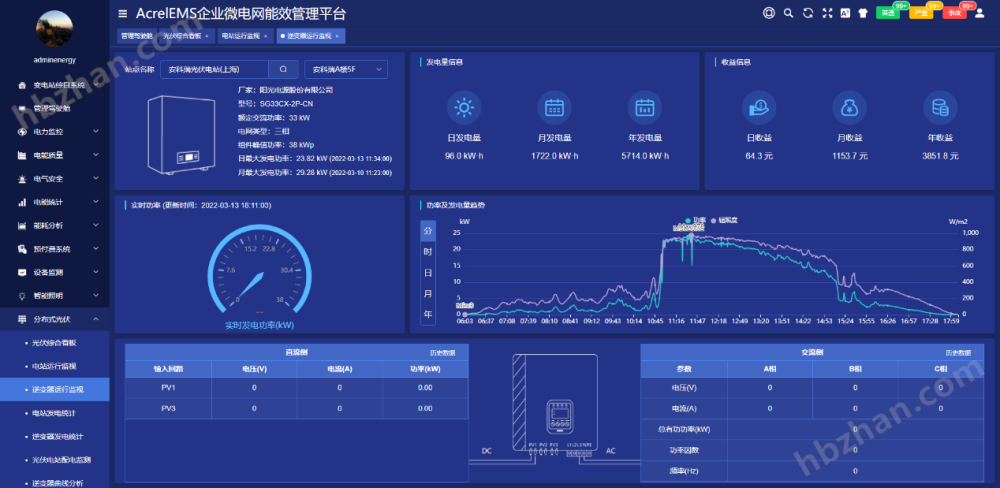

3）逆变器状态

逆变器基本参数显示

日、月、年发电量显示

通过曲线图显示逆变器功率、环境辐照度曲线

直流侧电压电流查询

交流电压、电流、有功功率、频率、功率因数查询

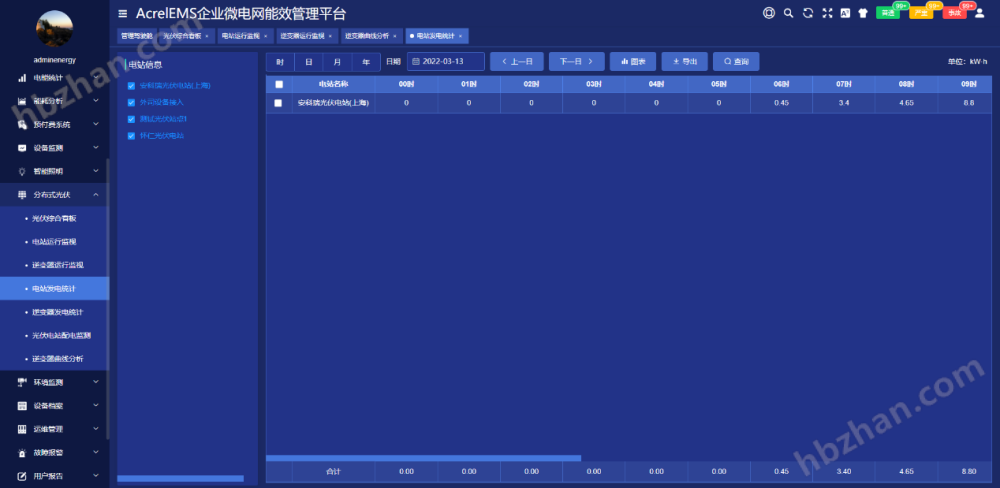

4）电站发电统计

统计列表中所有光伏电站日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

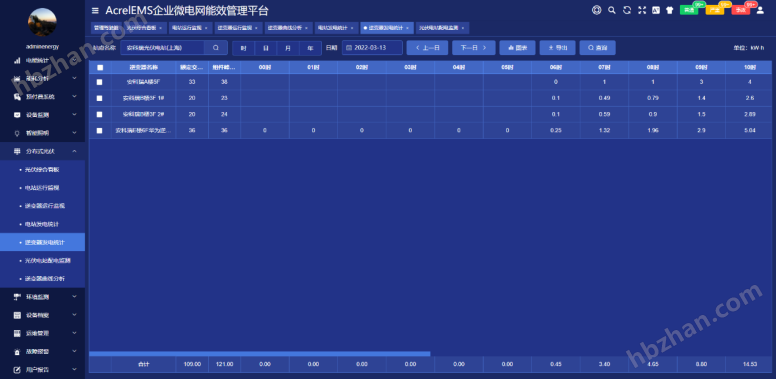

5）逆变器发电统计

统计当前光伏电站中所有逆变器的日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

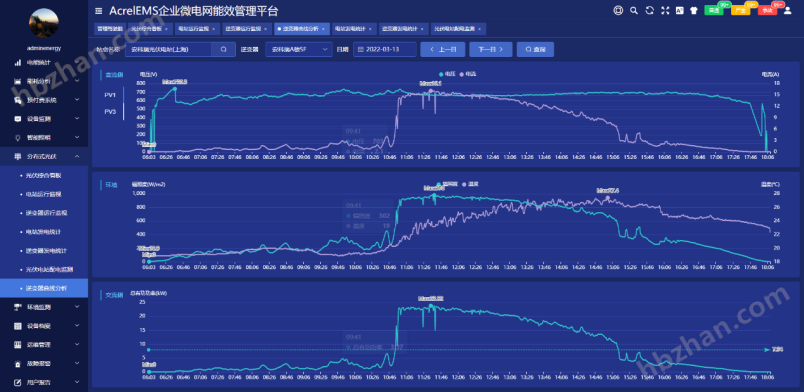

6）逆变器曲线分析

展示逆变器直流侧电压、电流曲线，交流侧功率曲线以及环境辐照度曲线、温度曲线。便于用户进行整体分析。

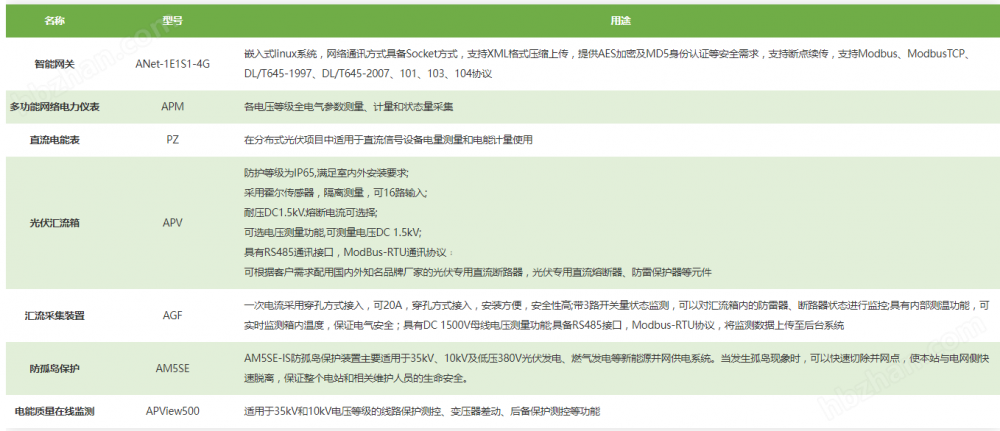

5、推荐现场硬件配置
