智能照明控制系统在湖北省奥林匹克体育中心功能完善项目(综合性体育馆及动力站)的设计与应用

案例属性

  • 所属分类:市政工程
  • 浏览次数:0
  • 发布日期:2021-02-02
  • 产品概述

摘要:本文以安科瑞智能照明系统在湖北省奥林匹克体育中心功能完善项目(综合性体育馆及动力站)的应用为案例,介绍智能照明系统实现对现场设备的系统集成,数据的采集、传输以及存储,验证了该系统的功能及实用性。

关键词:奥林匹克;智能照明。


1 概述

Acrel-iLightControl智能照明监控系统,采用与KNX兼容的Acrel-Bus总线组网方式,通过IP网关接入智能照明控制系统,实现定时控制、高峰全开、亮度调节等各种场景控制,使照明系统按照预先设定的各种模式工作,改善空间光色、立体感、色饱和度,营造舒服宜人灯光效果,节能减耗、有利于人们的身心健康,提高工作效率、提高管理水平。本文就Acrel-iLightControl智能照明监控系统在湖北省奥林匹克体育中心功能完善项目(综合性体育馆及动力站)的应用,简单介绍安科瑞智能照明控制系统的实际应用和其实际意义。


2 设计依据

GB 50034-2013《建筑照明设计标准》

JGJ 16-2008《民用建筑电气设计规范》

GB 50057-2010《建筑物防雷设计规范》

GBZ 20965-2007 《控制网络hbes技术规范 住宅和楼宇控制系统》



3 项目概况

本项目位于信阳,监控范围是湖北省奥林匹克体育中心功能完善项目(综合性体育馆及动力站)智楼层配电箱智能开关驱动器。现场通过对安科瑞开关驱动器数据采集、分析、处理,从而分析数据,进而提高能源利用效率、促进智能照明水平的提升,并在安全用电节约能源方面发挥重要作用。



4 智能照明控制系统组成

安科瑞智能照明监控系统主要实现湖北省奥林匹克体育中心功能完善项目(综合性体育馆及动力站)智能照明控制系统的地下车库的照明回路的远程控制。该系统总计ASL100-S12/16  17块、ASL100-S8/16 13块、15只智能面板ASL100-F4/8。现场所有智能照明控制模块采用混合串并联的方式接在一起,采用KNX总线通讯,从而完成整个体育馆的智能照明控制网络,实现值班室总机的通讯。

安科瑞智能照明监控系统采用分层分布式结构,即站控层,通讯层与间隔层;

如图(1)所示:

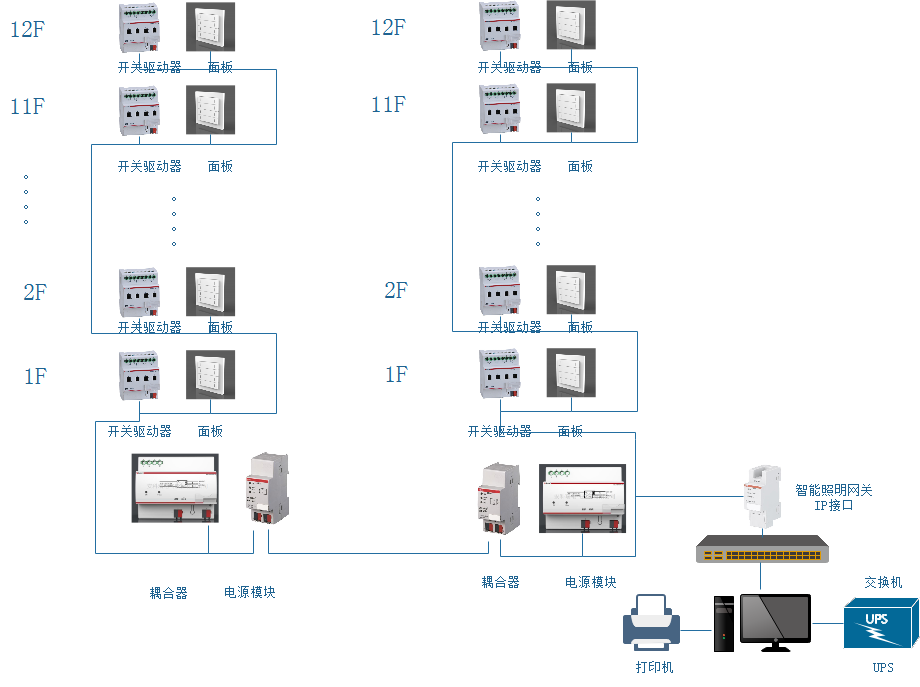

图(1)网络拓扑图

间隔设备层主要为:开关驱动器,这些装置分别对应相应的一次设备安装在电气柜内,这些装置均通过现场KNX总线组网通讯,实现数据现场采集。

网络通讯层主要为:智能照明网关,其主要功能为把分散在现场采集装置集中控制,同时远传至站控层,完成现场层和站控层之间的数据交互。

站控管理层:设有高性能工业计算机、显示器、UPS电源、打印机等设备。监控系统安装在计算机上,集中采集显示现场设备运行状况,以人机交互的形式显示给用户。

以上开关模块均采用KNX总线传输,一般都采用4根连线,接线简单方便,传输距离为1.2km。



5 智能照明控制系统组成

5.1. 定时控制

通过时钟管理器,实现整个系统的有关区域照明的定时和自动管理功能,实现公共通道、景观照明、泛光照明、车库照明定时控制。如百叶窗定时升降、集中供热定时调节、节假日照明定时关闭、定时通知等。

5.2.场景控制

智能照明控制系统根据各个部门的需求,设定不同种类的场景模式,进行各种照明灯光的组合,达到美化工作环境的效果;结合人体感应传感器,当人员离开时,关闭所有该会议室照明。

5.3.实时监控

中心控制室,配置一台中控主机,所有照明控制设备,通过KNX网关,接入监控系统,操作管理人员,可以通过中控电脑,实时监视总线、区域、楼层、楼栋等照明状态,并可根据需求进行控制调整。系统绘图工具支持向量图和多层页面,图形页面缩放方便,切换简单,支持DXF、WMF、BMP、JPG、ICON等图形对象的嵌入、支持二维、三维图元的绘制,增加可视化的空间效果。

5.4.报警处理

系统提供了警报处理能力,用户可采用编程来完成不同的任务,当某种警报条件出现时应做什么,可由用户自行确定。

5.5.事件通报

系统提供了事件通报功能,支持邮件通报、文本输出以及事件驱动打印,可按照用户预先设置的条件,触发事件通报功能。


6 结束语

随着社会的发展及电力的广泛应用,安科瑞智能照明监控系统已成为全国各地重要工程项目、标志性建筑/大型公共设施等大面积多用户的选择,本文介绍的Acrel-iLightControl智能照明监控系统在湖北省奥林匹克体育中心功能完善项目(综合性体育馆及动力站)的应用,在地上层公共走廊、车库等区域布置智能控制面板,照明柜/箱内安装控制模块、干接点模块等,采用与KNX兼容的Acrel-Bus总线组网方式,通过IP网关接入安科瑞智能照明控制系统,实现定时控制、高峰全开、亮度调节等各种场景控制,使照明系统按照预先设定的各种模式工作,改善空间光色、立体感、色饱和度,营造舒服宜人灯光效果,节能减耗、有利于人们的身心健康,提高工作效率、提高管理水平。
