安科瑞智能母线监控在某地晶澳公司的应用

案例属性

  • 所属分类:市政工程
  • 浏览次数:0
  • 发布日期:2021-08-24
  • 产品概述

摘 要:本文中介绍的就是针对密集型的中各阶段的分接箱中的监控采集。可以通过本地检测模块采集汇总数据,转发给后台电力监控系统的遥测、遥信数据进行实时监控,大大提高各节点出的电参量使用信息,增加了整体用电的可靠性、安全性、提高供电质量。

  关键词:密集型母线监控;始端箱配电监控;大母线监控;

  1. 概述

  我司在义乌晶澳太阳能项目中的密集型母线监控方案,根据客户的要求,实现对现场母线系统的监控和报警记录,实现可就地显示全电力参数显示,满足了客户需求、完善了用户体验、实现了项目目标。

  2、 项目需求

  针对密集型母线的母线槽始端箱、分线箱内部的电参量监控。

  3、 基本功能

  AMB100-A-P1:

  遥测:三相电压、三相电流、频率、有功功率、有功电度、功率因数、谐波含量、温度(线缆/铜排连接处的实时运行温度)、漏电流、空气温度湿度等;

  遥信:过压/欠压,缺相,过流,频率过高/过低,分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、频率、功率等参数的越限报警功能。

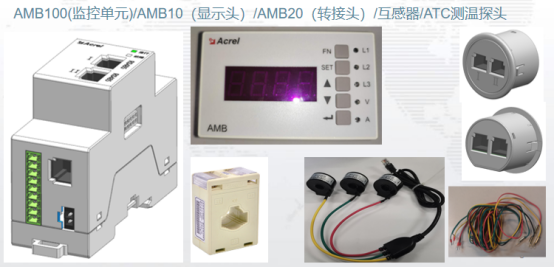

  4、 现场使用模块型号:

  AMB100-A-P1: 三相交流回路的全电量测量、2-63 次谐波测量、1 路漏电流、8 路温度、1 路湿度、 大的需量、中性线电流、零地电压、2 路开关量输入、2 路开关量输出。

  AMB10: 可以显示本地电压、电流等电参量,可以按键设置通讯参数等等。

  AMB20: 安装在箱体上,预留2个RJ45网口,共模块组网使用。

  互感器:配套2级互感器,AKH-0.66-30I-XXXA/5 A ,AKH-0.66-W-12NY-5 A/2.5mA 。

  5、 现场实际安装图

  6、 组网示意图

  7、 结语

  近年来随着国家建设的快速发展,密集型母线槽广泛应用于购物中心、高层建筑、数据中心、设备工厂等场所。密集型母线槽的作用是汇集、分配和传送电能,具有载流量大、坚固安全、易于安装、便于拆卸、便于维护、环境适应性强等特点,因而成为输配电行业的重要分支。对于密集型母线配电箱中的监控解决方案,我们推出AMB100系列产品可以实现密集型母线配电箱中的相关的电参量采集,并且通过电力监控系统采集相关遥测、遥信数据进行监控,能大大提高现场运行的可靠性、安全性、提高供电质量。
