ANSVG-G-A混合动态滤波补偿装置

1.概述

  混合动态滤波补偿装置在补偿无功的同时可兼治理系统的谐波，该设备以并联方式接入配电系统，实时监测系统的电流分量，通过控制计算及逻辑变化，计算出系统所需的无功分量及谐波分量，然后通过三相全桥换流电路实时产生系统所需要的无功与谐波电流注入到配电系统中，实现智能补偿，兼谐波治理。

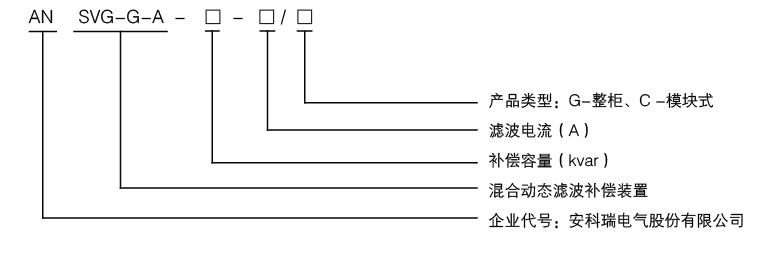

2.型号说明

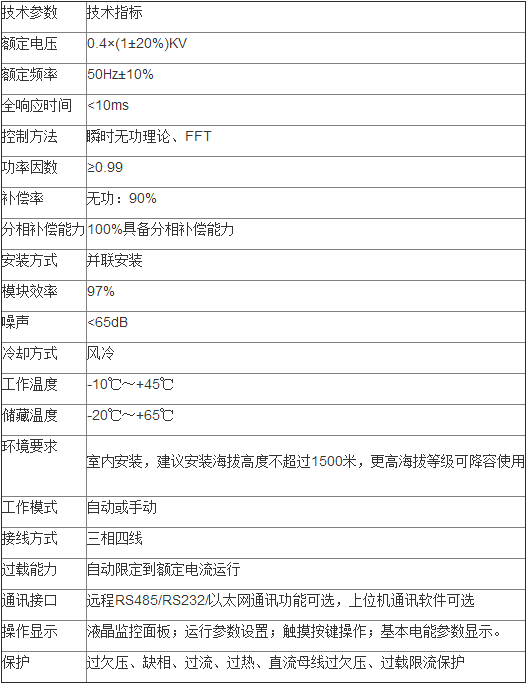

3.技术指标

4 功能特点

◆ 线性输出，无功功率全容性-全感性输出的同时，可滤除特定次谐波。

◆ 具备三相不平衡治理及稳压功能，提高0.4kV配电安全性。

◆ 补偿后系统功率因数≥0.99。

◆ 具有有源滤波功能，单模块有三种规格：50kvar无功+25A滤波，75kvar无功+37.5A滤波，100kvar无功+50A滤波。

◆ 响应时间<10ms。

◆ 模块化并联设计，故障模块不影响正常模块的运行，可靠性高。

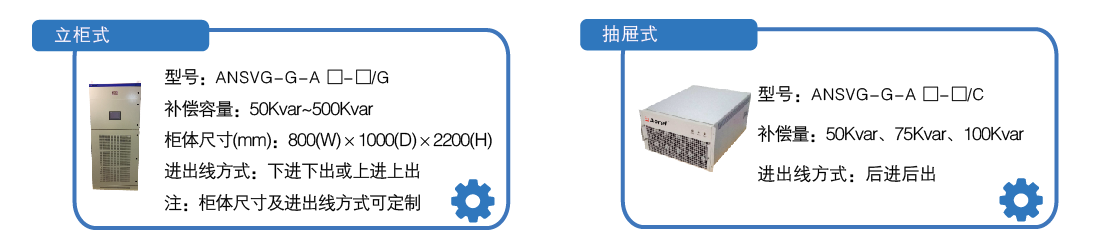

5.规格型号说明

6.产品选型表

注：表格中为理论值，仅供参考，与实际测量值可能存在偏差。

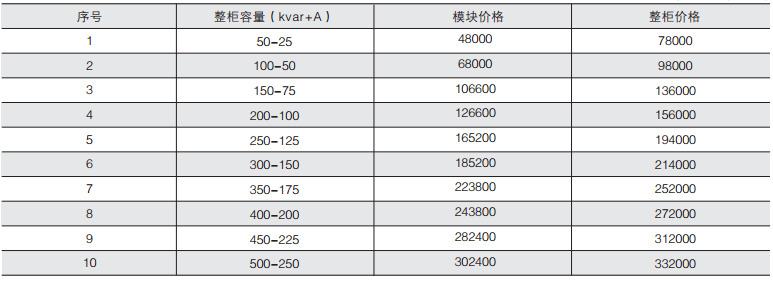

7 产品报价

注：1.以上价格适用于我司常规配置，不含现场施工及一二次线缆（不含边屏），柜内采用线缆连接；
2.若更改方案，具体报价根据客户方案决定。
