电力监控系统的设计

2020-01-14

环保用电监管云平台在监控管理系统的设计中,充分考虑了企业自身特性,以及用电系统的实际结构、电力系统的实际载荷能力等因素,进而合理的选择管理设备,这既利于减少系统运作的成本,同时也利于系统功能的实现,自动化电力监控软件需要简单易操作且符合相关规范标准。

电力监控设备的选择

对供电安全可靠性要求包括对供电系统实时的了解、对故障快的反应和对意外停电能在极短的时间内恢复供电,因此需要对10kV配电回路配置微机保护装置,实时监控10kV回路的运行状况,并且在快40ms内对发生的异常情况或者严重故障做出快速反应,通过声光告警信号或直接切除严重故障点,免事故发生和已发生的事故范围扩大。

通过I/O模块以及变压器温控器记录所有断路器、变压器、设备的运行状况,比如开关开断次数统计、变压器温度等等设备信息,建立设备维护维修档案,避免因为设备故障导致意外停电;通过多功能计量表计,实时记录各用电设备用电信息;通过无功补偿控制器,实时监控供配电系统功率因数,当系统功率因数降时通过自动投电容器来进行就地无功补偿。

电力监控系统网络构成

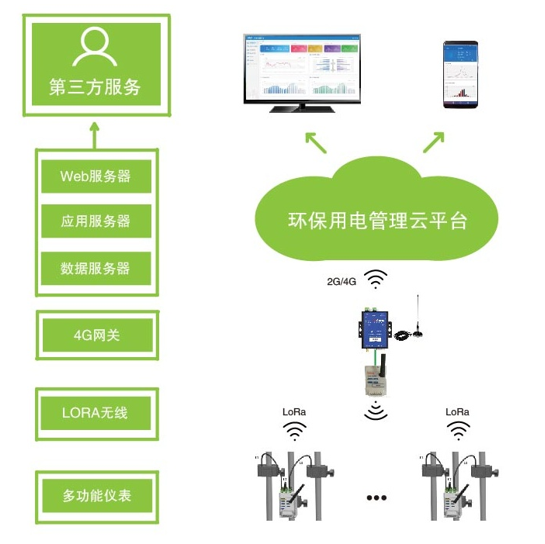

系统采用分层、分布式系统结构,纵向分为三层:监控层、通讯网络层和现场控制层。系统使用高可靠性工业控制计算机及软、硬件系统,高性能的现场总线技术及网络通信技术,整个系统运行安全、稳定可靠、使用维护方便。

监控层包括工程师站和远动通信站,包含监控计算机、网络交换机、打印机、UPS以及Acrel-2000电力监控软件,其中软件部分具有良好的人机交互界面,通过数据传输协议读取通讯管理机采集的现场各类数据信息,自动经过计算处理,以图形、数显、声音等方式反映现场的运行状况。

电能计量管理功能设计多种符合用户的报表格式,报表内数据严格按照各种标准进行计量,搭建完整的计量体系,用户只需查找打印即可,大的方便了操作,提高了工作效率。
