低压复合开关

产品属性

  • 所属分类:电能质量监测与治理
  • 产品编号:低压复合开关
  • 浏览次数:0
  • 发布日期:2019-08-17
  • 产品概述
  • 技术参数
  • 产品报价

低压复合开关

功能:

低压复合开关是低压无功补偿装置中,用于投切电容器的产品。其基本工作原理是将可控硅和磁保持继电器并联,由内部单片机控制,在投入和切除的瞬间由可控硅承担过零投切,之后由磁保持继电器接通运行。复合开关既有过零投切无涌流的优点,又有交流接触器运行功耗低的特点。



应用范围:

适用于低压无功补偿装置。



订货范例:

具体型号:AFK-3D/45A

补偿容量:≤20kvar

额定电流:45A

安装尺寸:A型

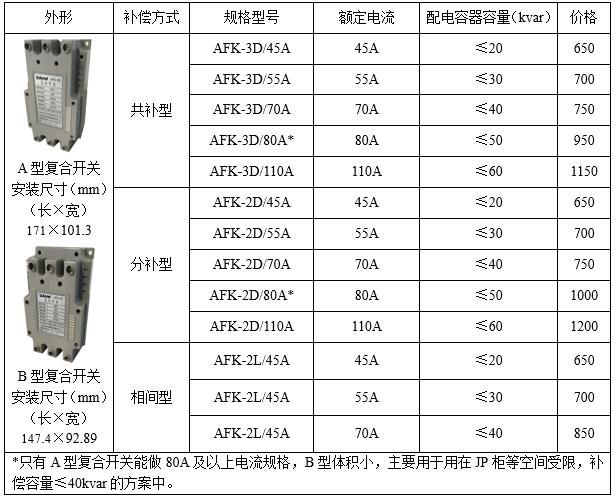

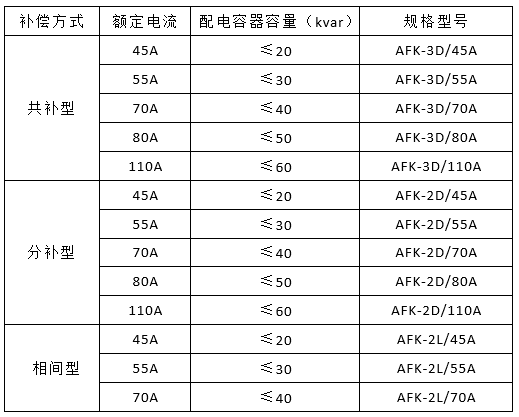

产品选型

变电所运维云平台

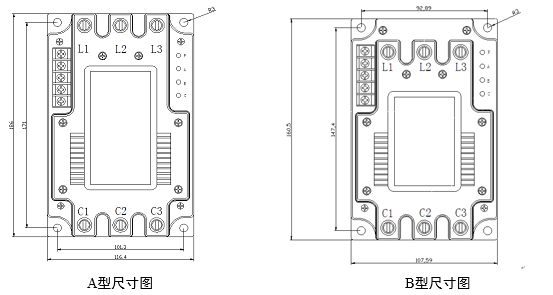

外形尺寸

变电所运维云平台

环境条件

海拔高度:≤2000m

环境温度:-25~70℃

相对湿度:40℃,≤90%

大气压力:79.5~106.0Kpa

周围坏境无导电尘埃及腐蚀性气体,无易燃易爆的介质

额定电压

三相型:AC380V±20%,50Hz±10%

分相型:AC220V±20%,50Hz±10%

工作电源:三相型:AC380V±20%  50Hz ± 10%

              分相型:AC220V±20%  50Hz ± 10%

电源电压谐波畸变率:≤5%

控制电压:可接受控制输出的直流5V-12V/10mA控制信号

基本参数

电流规格:45A、55A、70A、80A、110A(B型尺寸最大额定电流70A)

本机功耗:≤3VA

动态响应时间:控制发出投入或切除信号后,1s内完成投入或切除动作

重复投切时间:自前一次切除完成后,经过2s的延时,即可再次进行投入动作

磁保持继电器机械寿命:106
