ANSVG-S-A无功有源滤波混合补偿装置

ANSVG-S-A无功有源滤波混合补偿装置

功能：

该系列无功谐波混合补偿装置并联在整个供电系统中，通过互感器采集信号，根据电网中负载功率因数及谐波含量的变化控制内部的无功补偿模块与有源滤波模块对系统进行无功补偿及有源滤波。

应用范围：

适用于补偿电网中的无功电流，谐波电流以及不平衡电流等场合。

订货范例：

具体型号：ANSVG-120-50 / 380

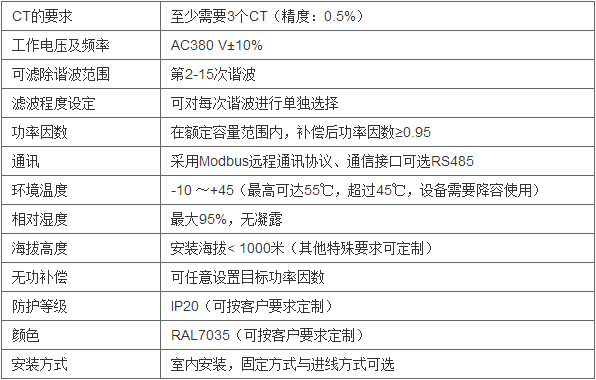

技术参数：无功补偿容量120 Kvar，谐波补偿电流50A

电压等级：380V

防护等级：IP20（可按客户要求定制）

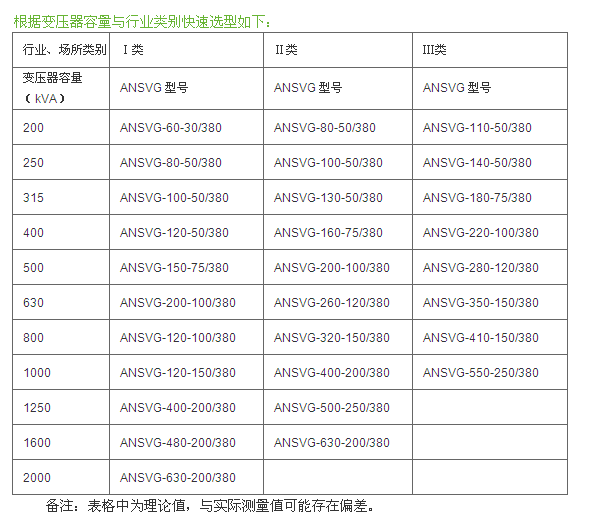

产品选型

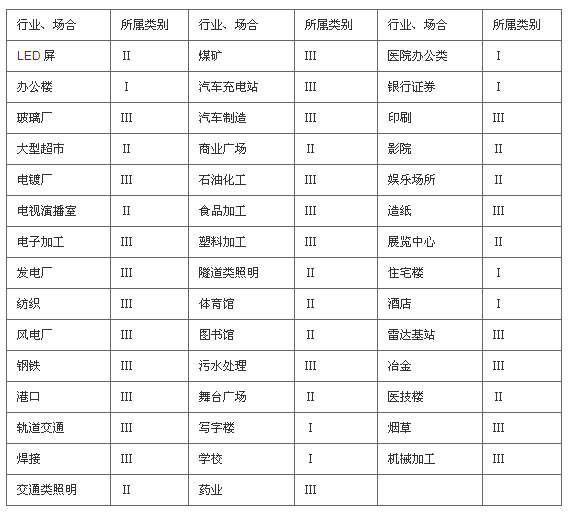

为了方便进行快速选型，首先将行业进行分类，各行业所属类别如下表（Ih=SL×ah ， Q=SL×η，Ih指APF容量， Q是指无功补偿容量，SL 是指变压容量，ah 是谐波补偿行业系数，η是指无功补偿行业系数）：

Ⅰ：系数 ah约为0.12，系数η 约为0.3，适用于写字楼、住宅等谐波、无功需求相对较小的场合；

Ⅱ：系数 ah约为0.20，系数η 约为0.4，适用于商业、轨道交通等谐波、无功需求相对中等的场合；

Ⅲ：系数 ah约为0.25，系数 η约为0.55，适用于重工业、制造业等谐波、无功需求相对较大的场合；
