AM5SE-IS防孤岛保护装置

产品属性

  • 所属分类:中压控制装置
  • 产品编号:1668732103
  • 浏览次数:0
  • 发布日期:2022-11-18
  • 产品概述
  • 技术参数
  • 产品报价

AM5SE-IS防孤岛保护装置主要适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统。当发生孤岛现象时,可以快速切除并网点,使本站与电网侧快速脱离,保证整个电站和相关维护人员的生命安全。


功能:

AM5SE-IS防孤岛保护装置主要适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统。当发生孤岛现象时,可以快速切除并网点,使本站与电网侧快速脱离,保证整个电站和相关维护人员的生命安全。

保护功能

● 三段式过流保护(可经低电压闭锁、可带方向闭锁)

● 反时限过流保护(可经低电压闭锁)

● 两段式零序I01过流(可带方向闭锁)/I01反时限过流保护

● 两段式零序I02过流(可带方向闭锁)/I02反时限过流保护

● 低电压跳闸

● 低电压告警

● 过电压保护(跳闸/告警)

● 零序过压保护(跳闸/告警)

● 逆功率保护

● 频率保护(低频减载/高频保护)

● 频率突变跳闸

● 有压自动合闸

● 重合闸

● 后加速过流保护(可经低电压闭锁)

● 过负荷告警

● 过负荷跳闸

● PT断线告警

● 控制回路断线告警

● FC回路配合的过流闭锁功能

● 非电量保护(跳闸/告警)

● 检同期

● CT断线告警

● 检修状态闭锁

监控功能

● 独立操作回路,可适应0.25A-5A开关跳合闸电流

● 20路有源开关量输入

● 10路无源继电器输出

● I, U, P, Q, PF, Fr, Ep, Eq 等电参量测量

● 2路4-20mA变送输出

通讯功能

● 2路RS485串行通讯接口,支持Modbus-RTU、IEC60870-5-103规约

● 2路以太网接口,支持 TCP Modbus-RTU和 TCP IEC60870-5-103规约

其他功能

● 故障录波功能,保护动作时触发录波,可录故障前8周波、故障后4周波

● IRIG-B格式对时


应用范围:

适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统


订货范例:

具体型号:AM5SE-IS 512011

技术要求:防孤岛保护;电流输入5A;零序电流输入1A;操作电源AC/DC220V;不带4-20mA输出;配防跳功能;不带以太网接口

通讯协议:RS485接口 Modbus/RTU协议或103规约可设置

辅助电源:DC 220V


孤岛效应:

当电网供电因故障、误操作或停电维修等原因造成中断供电,各个新能源并网发电系统仍在运行,并向周围负载供电,构成一个电力公司无法控制的自给供电孤岛。
当孤岛效应发生时,造成的危害:
1、电网无法控制孤岛中的电压和频率,如果电压和频率超出允许范围,可能会对用户的设备造成损坏;
2、如果负载容量大于逆变电源容量,电源过载运行,容易被烧毁;
3、孤岛进行重合闸会导致该线路再次跳闸,可能损坏逆变电源或其他设备;
4、与逆变电源相连的线路仍带电,对检修人员造成危害,降低电网的安全性。

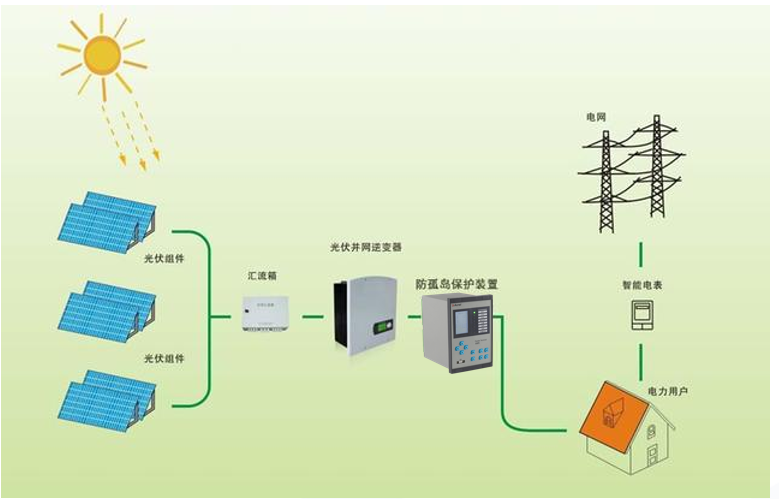

光伏发电示意图

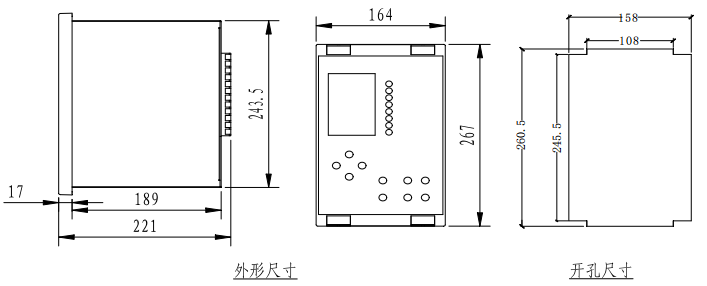

注:1、方孔尺寸为 245.5*158;
2、开孔尺寸以毫米(mm)为单位。

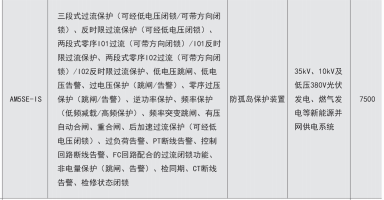

注:“*”表示可选附件,需要另外增加费用。
